从仿真、协议栈到实车验证：ETAS TSN 全栈解决方案如何破局确定性车载网络？
在智能汽车与自动驾驶快速演进的今天，车载网络正在经历一场深刻的底层变革。
过去，CAN/LIN 网络主要解决的是“能通信”的低速控制问题；而如今，随着自动驾驶、舱驾融合、中央计算平台的爆发，新一代车载网络被推上了技术风口，行业开始对网络提出严苛的硬性指标：
确定性时延(Deterministic Latency)
纳秒级时间同步
高带宽视频传输
链路冗余与高可靠性
关键业务优先级保障
帧抢占保证低延时
流预留保证带宽
这也是为什么 TSN(Time-Sensitive Networking，时间敏感网络) 正在成为新一代车载以太网的核心技术基础。
行业痛点：从“纸面标准”到“量产落地”的鸿沟
在 TSN 的真正落地过程中，行业内一直存在一个骨感的现实：
“协议懂一点，标准看得懂，但真正能把 TSN 跑起来、测起来、验证明白的团队凤毛麟角。”
原因在于，TSN 从来都不是一个孤立的协议，它本质上是一个由时间同步、流量整形、调度机制、网络冗余、QoS、实时交换以及硬件时间戳共同交织而成的复杂的“确定性以太网体系”。
为了打破“懂标准却不会用”的僵局，ETAS(易特驰) 推出了其 TSN 全栈解决方案。
ETAS 想解决的，恰恰是：让工程师不仅“纸上谈兵”知道 TSN，还能真正把 TSN 用起来，更能真正把 TSN 部署到量产车上。

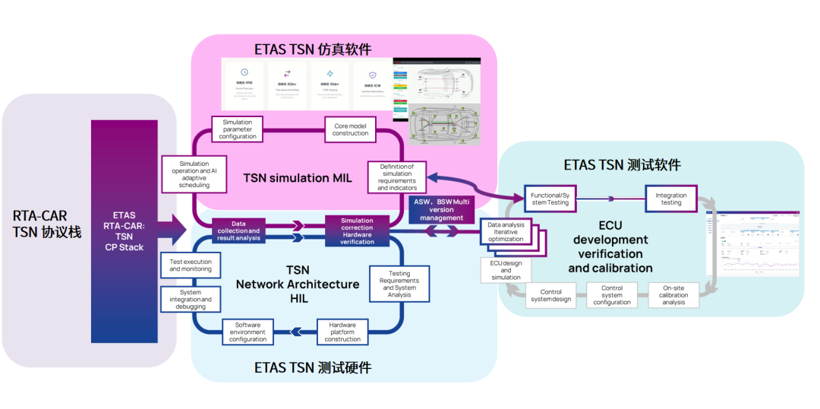

一、ETAS TSN 全栈方案：覆盖“仿真到实车”的完整闭环
ETAS TSN 全栈解决方案并不是单一工具，而是一整套覆盖以下五点的完整工程体系：
协议栈
仿真
测试
ECU 集成
实车验证
整体方案主要由四部分组成：
1. RTA-CAR TSN 协议栈(Middleware)
ETAS 基于 Classic Autosar/ RTA-Switch/Bosch CMW XTSN 等跨平台产品，提供完整的 TSN 中间件能力。
核心包括：

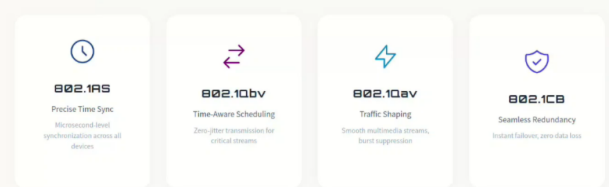

IEEE 802.1AS(时间同步)
IEEE 802.1Qbv(时间感知调度)
IEEE 802.1CB(帧复制与消除)
CBS(Credit Based Shaper)
QoS / VLAN / PTP/gPTP 等关键能力
该解决方案通过跨MCU/SOC 平台中间件能力，支持 ECU 软件快速集成与量产部署。
相比很多“实验室级 TSN Demo”，ETAS 更关注：“可集成、可部署、可量产”。
2. TSN 仿真平台
很多团队第一次接触 TSN，最大的困难不是协议，而是：“没有真实网络环境。”

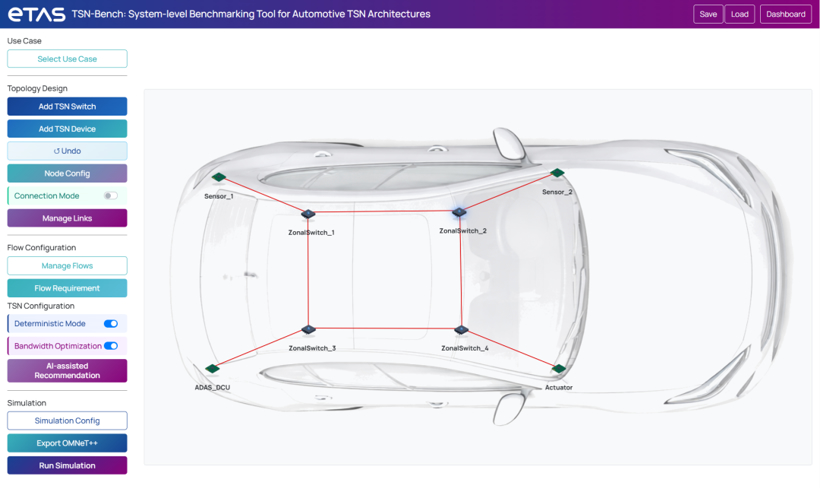

ETAS TSN 仿真平台可以直接在 PC 上快速搭建虚拟 TSN 网络，用于：
MIL/SIL 仿真
网络拓扑验证 /流量建模
GCL 调度验证
延迟分析
QoS 配置验证
工程师无需先搭建复杂台架，就可以先完成算法与网络策略验证，这对早期架构设计阶段非常关键。
3. TSN 测试软硬件平台
仅靠仿真是不够的。
真正进入量产阶段后，必须解决以下现实问题：
时间同步精度
网络拥塞
视频流稳定性
链路故障恢复
关键控制流实时性
为此，ETAS 提供了完整的测试软硬件生态：

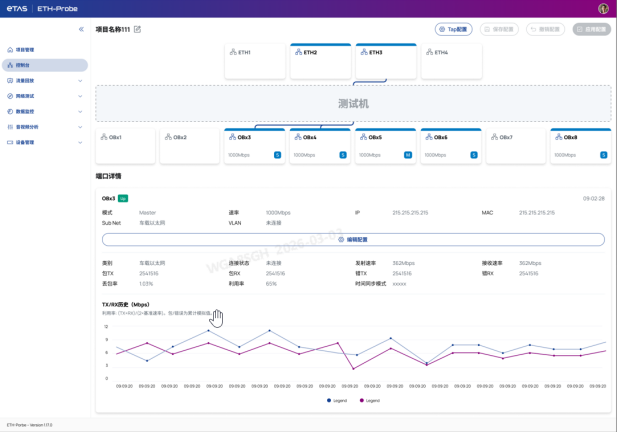

TSN Test Box
上位机分析软件
PPS硬件时间同步
协议符合度测试
报文抓取与时间分析
性能评估与自动化测试
4. ECU 与硬件平台集成
方案支持并兼容主流车载硬件平台：
ECU 集成
交换机配置
TSN 调度部署
实车网络验证
例如：Marvell 的 88Q5152 Automotive TSN Switch，就具备：
802.1AS
802.1Qbv
AVB/TSN
MACsec
多端口 Automotive Ethernet 等能力。

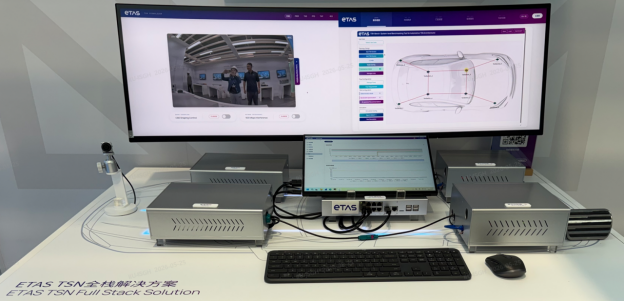

二、ETAS TSN 台架方案：用真实拥塞拒绝“PPT 谈技术”
相比于 PPT 上的理论推演，ETAS 更推崇“用真实网络暴露真实问题”。

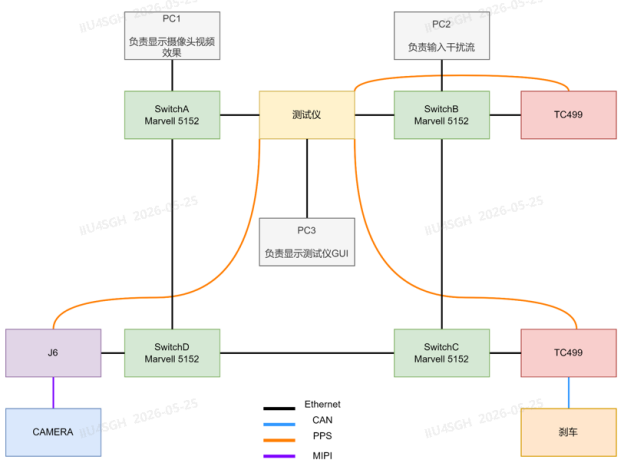

其典型的测试台架拓扑设计如下图：
整个台架主要包括：
PC1：作为终端，直观显示 Camera 视频流效果。
PC2：作为背景流量发生器，模拟极限网络拥塞(注入干扰流)。
PC3：挂载高精度抓包工具，进行深度协议与时序分析。
TC499：作为核心测试控制设备，发送高频关键控制信号(如刹车信号)。
J6：Camera 输入
Brake Signal：刹车信号输入
Switch A/B/C/D：由多路 TSN 交换机串联构成的多跳(Multi-hop)复杂网络。
核心目标：在真实的恶劣网络环境(拥塞、断线、时延冲突)下，严苛验证 TSN 的硬核免疫力。
三、五大经典测试 Case 深度解析
为了直观展现 TSN 的技术价值，ETAS 台架通过以下五个核心测试场景进行了对比验证：
1. AS Case：时间同步验证(802.1AS)
全网统一时间是TSN技术的核心基础，Qbv时隙调度、帧抢占、CBS流量整形、CB冗余切换等所有TSN核心功能，均需依托统一的全网时间基准实现。IEEE 802.1AS是TSN时间同步的核心标准。
ETAS测试方案通过TC499与J6分别输出PPS信号，由TSN测试仪比对两路信号的时间差异，完成三项核心验证：gPTP同步精度、时间同步运行稳定性、时钟漂移情况，以此保障全网设备时间统一，为各类TSN业务功能提供前提条件。
2. TAP Case：无损抓包验证
传统网络抓包操作易干扰原有网络运行，无法保障时间精度、报文时序及完整性，不适用于高精度TSN网络测试场景。
本测试在SwitchA与SwitchB链路间接入TSN测试设备，通过链路镜像方式实现无损抓包与时间对齐分析。该方案可让PC3完整采集、解析报文，同时不影响原有网络的实时性，能够有效支撑网络性能分析、故障定位及QoS效果验证。
3. CBS Case：流量整形验证
CBS(基于信用整形)核心作用是区分流量优先级，保障关键业务流量的传输质量。测试以摄像头视频流为核心业务，传输路径为：
J6 → Switch D → Switch C → Switch B → Switch A → PC1，设置三组对照测试：
无干扰流场景：网络无额外流量抢占，视频业务正常稳定运行；
未开启TSN、叠加干扰流场景：PC2注入大流量干扰，链路出现拥塞，引发视频丢帧、画面卡顿、RTSP传输延迟升高等问题，体现了传统以太网流量抢占、无优先级区分的缺陷；
开启TSN、叠加干扰流场景：CBS功能生效，系统为视频关键流量提供优先级保障，对背景干扰流量进行限速管控，视频传输恢复稳定。
该测试验证了CBS可有效规避背景流量抢占带宽导致的关键业务异常问题。
4. CB Case：链路冗余验证(802.1CB)
802.1CB是TSN的链路冗余容错标准，核心机制为帧复制与多路径传输，主要用于解决自动驾驶等关键场景的链路中断风险，保障系统功能安全与运行可靠性。
未开启802.1CB时，摄像头数据仅通过单条链路传输，断开SwitchA与SwitchB之间的链路后，视频传输会直接中断；
开启802.1CB后，SwitchD对业务帧进行复制，分别通过主、备双路径传输，单条链路断开时，系统可无缝切换链路，视频传输无中断，实现工业级无缝容灾效果。
5. Qbv Case：时间感知调度验证(TAS)
802.1Qbv时间感知调度(TAS)是TSN实现高精度实时传输的核心技术。区别于传统以太网“先到先得、随机抢占”的传输机制，Qbv通过配置门控列表(GCL)，为关键业务预约专属传输时隙，实现确定性数据传输。
本次基于TC499、交换机、PC1搭建刹车信号传输测试环境，验证调度效果：
未开启Qbv时，刹车控制报文与背景流量竞争带宽，传输延迟大、抖动幅度达数百毫秒；
开启Qbv并配置专属时间窗口与门控规则后，关键控制报文拥有专属传输通道，传输延迟大幅降低，抖动降至毫秒级，有效保障高危控制信号的确定性实时传输。
四、为什么 TSN 正在成为自动驾驶的“刚需”？
因为车载网络的设计哲学已经发生了根本性转变：网络正在从“信号传输网络”蜕变为“分布式实时计算网络”。
传感器(Camera、LiDAR、Radar)的爆炸式数据量，配合线控底盘(Brake-by-Wire、Steer-by-Wire)对高实时性的极致追求，让传统以太网的“尽力而为(Best-effort)”传输模式彻底失效。正如诸多行业学术研究所指出的：802.1Qbv 等 TSN 子协议，是目前解决复杂计算架构下网络确定性时延的绝佳方案。
五、从实验室 Demo 到量产交付的跨越
很多 TSN 方案的症结在于“只有零散协议，缺乏工程闭环”。ETAS TSN 全栈解决方案的真正价值在于，它成功将 AUTOSAR 协议栈、工具链、仿真环境、硬件台架与自动化分析串联成了一条完整的工程闭环。
对于主机厂和 Tier 1 而言，这意味着更快的架构验证速度、更低的系统集成成本、更短的调试周期，以及更靠谱的量产落地路径。掌握了全栈工程闭环的团队，无疑将在这场车载网络变革中占据先机。
六、总结
TSN 正在逐渐成为下一代车载网络的基础设施。但真正困难的，从来不是“ know-how ”，而是：如何把时间同步、流量调度、冗余传输、低延迟控制，真正稳定地跑在真实车辆网络上。
ETAS TSN 全栈解决方案的意义就在这里：它不仅提供协议栈。更提供：
仿真能力
工程工具链
台架验证
实车测试
自动化分析
帮助工程师真正完成：从实验室 Demo，到量产级 TSN 网络的跨越。
如需进一步了解该方案的技术规格、授权方式或定制化支持，欢迎联系 ETAS 技术团队或授权合作伙伴。
